WFM2000 系列波形監視器

WFM2000 系列波形監視器

WFM2200A 和 WFM2300 是適用於現場執行量測和分析的強固化可攜式工具。 多樣化的實體介面提供了多項視訊/音訊監控工具和測試訊號產生功能,讓您能夠快速連線以隔離、診斷和解決系統問題。

  • 適用於廣播工程師和總工程師的多合一量測工具
外形尺寸

可攜式強固化套件、
7 吋螢幕、
可更換電池

視訊量測

具有眼圖及抖動量測功能
的 SD/HD/3G SDI 同軸/光纖視訊

音訊量測

具有音量監控功能
的AES/EBU/嵌入式/杜比音訊

適用於廣播工程師和總工程師的可攜式波形監視器

WFM2200A 或 WFM2300 是一個功能強大的疑難排解工具組,無論是現場還是派駐於遠端設備的廣播工程師和技師皆可使用。 這些儀器可提供多方面的視訊、音訊和輔助資料量測值,用以驗證效能或探尋問題的成因。

特性

  • 視訊:BNC、HDMI 或光纖的 3G/HD/SD-SDI
  • 視訊:眼圖及抖動量測 (WFM2300)
  • 視訊:參考輸入的複合類比視訊波形顯示
  • 音訊:AES/EBU、嵌入式、杜比 E

多合一功能可排解各式各樣的問題

WFM2200A 和 WFM2300 具有一組完整的實體介面和量測元件,可用來解決各種的廣播問題。 基本波形功能可透過完整的工具套件輕易擴增,以執行各式量測工作,包括評估長時間 SDI 執行的實體層邊際,或是提供已知的「良好訊息」以檢查 AV 延遲或音訊音量。

特性

  • 連接到:SDI、ASI、光纖和 HDMI (視訊);AES/EBU 和嵌入式 (音訊)
  • 檢查:整合測試訊號產生器和纜線長度減損
  • 標準顯示:波形、向量、色域、圖像
  • 選配功能:眼圖/抖動、音訊音量、杜比等功能

強固化套件採用熟悉的介面

Tektronix 儀器的整個系列採用完全相同的介面和顯示。 2200A 和 2300 熟悉的控制項和 7 吋大螢幕讓您無論在戶外、工作台或機架旁都可長時間使用。 此外,還有可迅速更換的電池可供使用,以確保最佳可用性。

特性

  • WFM 5000、7000 和 8000 系列採用相同的使用者介面
  • 強固化套件可在嚴苛的環境中使用
  • 可更換的長效電池提供絕佳的可用性

機型

機型 外形尺寸 視訊格式 音訊格式 量測 特殊功能 參考價格
WFM2200A 可攜式、電池 SD、HD、雙連結 3G (選項)、光調 (選項)、HDMI (選項) 杜比 E 監控 (選項) 波形和向量、音量量表 (選項)、隱藏式標題 (選項)、字幕 (選項)、ANC 資料 (選項)、色域 便攜性、可更換電池
-
配置與報價
WFM2300 可攜式、電池 HD、SD、3G (選項)、光調 (選項) 杜比 E 監控 (選項) 波形和向量、音量量表 (選項)、隱藏式標題 (選項)、字幕 (選項)、ANC 資料 (選項)、色域、實體層、ASI 監測 (選項) 可攜性、可更換電池、實體層量測
-
配置與報價
機型 WFM2200A
參考價格
-
外形尺寸視訊格式音訊格式
可攜式、電池SD、HD、雙連結 3G (選項)、光調 (選項)、HDMI (選項)杜比 E 監控 (選項)
量測特殊功能
波形和向量、音量量表 (選項)、隱藏式標題 (選項)、字幕 (選項)、ANC 資料 (選項)、色域便攜性、可更換電池
機型 WFM2300
參考價格
-
外形尺寸視訊格式音訊格式
可攜式、電池HD、SD、3G (選項)、光調 (選項)杜比 E 監控 (選項)
量測特殊功能
波形和向量、音量量表 (選項)、隱藏式標題 (選項)、字幕 (選項)、ANC 資料 (選項)、色域、實體層、ASI 監測 (選項)可攜性、可更換電池、實體層量測
機型 外形尺寸 視訊格式 音訊格式 量測 特殊功能 參考價格
WFM2200A 可攜式、電池 SD、HD、雙連結 3G (選項)、光調 (選項)、HDMI (選項) 杜比 E 監控 (選項) 波形和向量、音量量表 (選項)、隱藏式標題 (選項)、字幕 (選項)、ANC 資料 (選項)、色域 便攜性、可更換電池
-
配置與報價
WFM2300 可攜式、電池 HD、SD、3G (選項)、光調 (選項) 杜比 E 監控 (選項) 波形和向量、音量量表 (選項)、隱藏式標題 (選項)、字幕 (選項)、ANC 資料 (選項)、色域、實體層、ASI 監測 (選項) 可攜性、可更換電池、實體層量測
-
配置與報價
機型 WFM2200A
參考價格
-
外形尺寸視訊格式音訊格式
可攜式、電池SD、HD、雙連結 3G (選項)、光調 (選項)、HDMI (選項)杜比 E 監控 (選項)
量測特殊功能
波形和向量、音量量表 (選項)、隱藏式標題 (選項)、字幕 (選項)、ANC 資料 (選項)、色域便攜性、可更換電池
機型 WFM2300
參考價格
-
外形尺寸視訊格式音訊格式
可攜式、電池HD、SD、3G (選項)、光調 (選項)杜比 E 監控 (選項)
量測特殊功能
波形和向量、音量量表 (選項)、隱藏式標題 (選項)、字幕 (選項)、ANC 資料 (選項)、色域、實體層、ASI 監測 (選項)可攜性、可更換電池、實體層量測

驗證 A/V 延遲

WFM2200A 和 WFM2300 可量測 SDI 視訊訊號與嵌入式或數位音訊 (AES/EBU) 訊號的同步性。 整合視訊和音訊測試訊號產生器可讓工程師以圖形呈現整個訊號路徑的 AV 延遲。 此外,透過整合訊號產生器執行的傳播延遲測試,將有助於盡量縮短對現場轉播非常重要的系統延遲。

特性

  • 與 AM AV 延遲量測功能相結合的 A/V flash 快顯產生器
  • 嵌入式音訊或 AES/EBU 音訊的 SDI 視訊時序壓縮

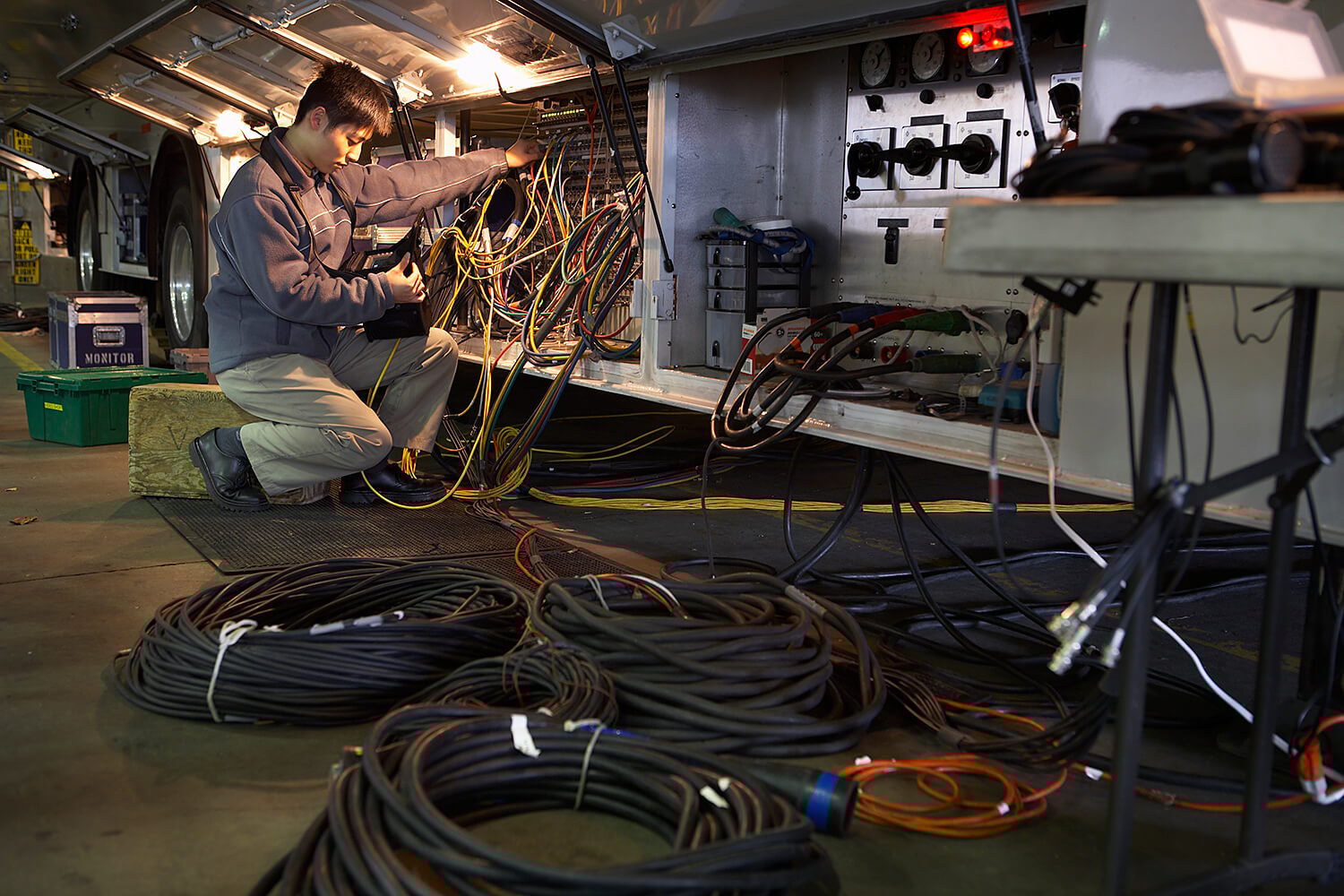

對行動製作設備的輸入和輸出進行眼圖及抖動的量測

纜線和設備的完整性可藉由實體層參數的分析來量測。 WFM2300 提供的自動量測和眼圖/抖動顯示,可讓使用者快速建立其客戶的接受度報告。 整合的壓力迴路在訊號路徑中額外加入了 20 公尺的虛擬纜線,並且提供進一步的系統邊際信賴度,以避免發生數位斷崖及確保訊號的健全性。

特性

  • SD / HD / 3G SDI 眼圖 / 抖動自動量測
  • 壓力迴圈加入了 20 公尺的纜線和抖動以進行邊際測試
  • 可選取纜線類型的纜線長度量測

可用於現場疑難排解的可攜式工具箱

只有像 WFM2000 這樣的可攜式裝置,才可讓您快速地在訊號路徑中驗證各種實體點的訊號完整性。 同樣地,隱藏式字幕或音訊品質等輔助資料方面的問題,也只能透過現場量測來解決。 WFM2000 系列對於任何設備而言都是獨一無二,且極具價值的工具,可排解各式各樣的問題。

特性

  • ANC 資料監控
  • 隱藏式字幕解碼
  • 音訊音量監控和報告

使用擷取模式比較多部攝影機

在節目即將開始時,時間緊迫且壓力沉重,多攝影機環境中的影像平衡對於製作設定而言非常重要。 WFM2200A 和 WFM2300 的擷取功能可讓您快速比較訊號位準和色彩設定,使每個場景都能有一致的呈現。

特性

  • 圖像和軌跡顯示的擷取功能
  • 切換 A/B 輸入進行快速比較

主要規格

  • SD、HD 與雙傳輸
  • 嵌入式音訊
  • AES/EBU 數位音訊 (AUD)
  • 基本測試訊號產生
  • 同軸纜線模擬/邊際測試迴路
  • 專利色域顯示

選項

  • 3G 格式 (3G)
  • 杜比 E 監控 (DBE)
  • 音訊音量監控 (LOUD)
  • 光纖輸入:SMPTE297 (SFP)

限 WFM2300

  • 眼圖
  • 抖動波形和自動量測
  • 纜線參數量測
  • ASI 監控
