AFG31000 任意函數產生器

AFG31000 任意函數產生器

採用 InstaView™ 技術的 AFG31000 系列是第一個高效能 AFG,內建波形產生應用程式、專利的即時波形監控,以及現代化使用者介面。

頻寬

最高
250Mhz

取樣率

最高
2GSa/S

記錄長度

16Mpts/ch (標準)
128Mpts/ch (選配)

垂直解析度

14 位元

在 DUT 驗證波形

即時監看 InstaView™。

專利的 InstaView™ 技術可讓您在 AFG 上直接檢視待測試中裝置 (DUT) 的真實波形,不需要使用示波器、探棒或其他設備,不但節省測試時間,還能避免測試結果發生阻抗不匹配的風險。

進階模式的高傳真度訊號

3 個簡單步驟對簡易波形序列進行程式設計。 瞭解作法。

直接以連續模式產生精確的長波形,最長可達每個通道 16 Mpts。變動取樣時脈技術保證絕不遺失任何波形資料。隨時可升級讓您的測試更上一層樓,以傳統 AWG 十分之一的成本來建立和設計複合波形。

選配的升級提供:

  • 記憶體擴充模組,可擴充到每個通道 128 Mpts (選配 MEM)
  • 序列/觸發/閘控模式 (選配 SEQ),最多可增加到 25 個項目和控制,包括:分支、重複、等待、跳躍、前往、外部觸發輸入、手動觸發、定時觸發及 SCPI 指令,以建立複合和彈性時序的長波形。

簡化建立 ARB 波形

瞭解使用 ArbBuilder™ 建立任何波形有多麼簡單。

內建的 arb 編輯工具 ArbBuilder 包含建立、編輯和傳輸 ARB 波形的所有作業,不需要連接或將檔案傳輸到電腦。 振幅和振幅資料已儲存在波形中,不需要於載入正規化 arb 之後調整設定。

Customer testimonial for the AFG31000 aribitrary function generator

「這款 AFG 的先進功能可以將我的典型設置和測試週期減少近一半」

- TZ 醫療工程經理 John Moore

智慧型使用者介面

市場上最大的 AFG 觸控螢幕幫助您更快學習、快速工作。 9 吋螢幕如同智慧型裝置,讓您捏合、縮放和捲動,在簡易功能表上輕鬆尋找設定和參數,找到常用設定的捷徑。

需要兩個以上的通道嗎?

瞭解如何同步兩個 AFG31000 設備。

如果需要兩個以上的波形通道來激發待測試中裝置 (DUT),多重同步可讓您快速同步兩個以上的裝置。 螢幕式精靈會引導您在三分鐘之內完成纜線連接和設定。

優異的規格

 AFG31000 arbitrary function generator specifications
  • 單通道或雙通道機型
  • 輸出振幅範圍 1 mVp-p 到 10 Vp-p 進入 50Ω 負載
  • 基本 (AFG) 模式
    • 25 MHz、50 MHz、100 MHz、150 MHz 或 250 MHz 正弦波形
    • 250 MSa/s、500 MSa/s、1 GSa/s 或 2GSa/s 取樣率
    • 14 位元垂直解析度
    • 連續、調變、掃描和突發執行模式
    • 每個通道 128 kpts 任意波形記憶
  • 進階模式
    • 連線模式及選配序列、觸發和閘道模式
    • 每個通道 16 Mpts 任意波形記憶 (128 Mpts 選配)
    • 序列模式多達 256 階,含迴圈、跳躍和等待事件
    • 變動取樣時脈 1 µSa/s 到 2 GSa/s
    • 最短波形長度 168pts,細度為 1 點

雜訊和抖動降低 10 倍

Reduce noise and jitter with the AFG31000 arbitrary function generator

AFG31000 (高波形) 和上一代 AFG (低波形)

低雜訊位準和輸出振幅降低到 1mVpp - 雜訊和抖動規格比上一代技術優良 10 倍,確保測試的明確性和完整性。

線上升級

軟體型架構表示您可以直接從網站升級 AFG31000,提供新選項來隨著需求而進化。

目前可供使用

  • 頻寬升級
  • 記憶體大小升級
  • 波形序列升級

機型

機型 類比通道 輸出頻率 記錄長度 取樣率 垂直解析度 參考價格
AFG31021

1

25 MHz

16 MSa/通道

250 MS/s

14 位元

-
配置與報價
AFG31051

1

50 MHz

16 MSa/通道

500 MS/秒

14 位元

-
配置與報價
AFG31022

2

25 MHz

16 MSa/通道

250 MS/s

14 位元

-
配置與報價
AFG31052

2

50 MHz

16 MSa/通道

500 MS/秒

14 位元

-
配置與報價
AFG31101

1

100 MHz

16 MSa/通道

1 GS/s

14 位元

-
配置與報價
AFG31151

1

150 MHz

16 MSa/通道

2 GS/秒

14 位元

-
配置與報價
AFG31102

2

100 MHz

16 MSa/通道

1 GS/s

14 位元

-
配置與報價
AFG31152

2

150 MHz

16 MSa/通道

2 GS/秒

14 位元

-
配置與報價
AFG31251

1

250 MHz

16 MSa/通道

2 GS/秒

14 位元

-
配置與報價
AFG31252

2

250 MHz

16 MSa/通道

2 GS/秒

14 位元

-
配置與報價
機型 AFG31021
參考價格
-
類比通道輸出頻率記錄長度

1

25 MHz

16 MSa/通道

取樣率垂直解析度

250 MS/s

14 位元

機型 AFG31051
參考價格
-
類比通道輸出頻率記錄長度

1

50 MHz

16 MSa/通道

取樣率垂直解析度

500 MS/秒

14 位元

機型 AFG31022
參考價格
-
類比通道輸出頻率記錄長度

2

25 MHz

16 MSa/通道

取樣率垂直解析度

250 MS/s

14 位元

機型 AFG31052
參考價格
-
類比通道輸出頻率記錄長度

2

50 MHz

16 MSa/通道

取樣率垂直解析度

500 MS/秒

14 位元

機型 AFG31101
參考價格
-
類比通道輸出頻率記錄長度

1

100 MHz

16 MSa/通道

取樣率垂直解析度

1 GS/s

14 位元

機型 AFG31151
參考價格
-
類比通道輸出頻率記錄長度

1

150 MHz

16 MSa/通道

取樣率垂直解析度

2 GS/秒

14 位元

機型 AFG31102
參考價格
-
類比通道輸出頻率記錄長度

2

100 MHz

16 MSa/通道

取樣率垂直解析度

1 GS/s

14 位元

機型 AFG31152
參考價格
-
類比通道輸出頻率記錄長度

2

150 MHz

16 MSa/通道

取樣率垂直解析度

2 GS/秒

14 位元

機型 AFG31251
參考價格
-
類比通道輸出頻率記錄長度

1

250 MHz

16 MSa/通道

取樣率垂直解析度

2 GS/秒

14 位元

機型 AFG31252
參考價格
-
類比通道輸出頻率記錄長度

2

250 MHz

16 MSa/通道

取樣率垂直解析度

2 GS/秒

14 位元

機型 類比通道 輸出頻率 記錄長度 取樣率 垂直解析度 參考價格
AFG31021

1

25 MHz

16 MSa/通道

250 MS/s

14 位元

-
配置與報價
AFG31051

1

50 MHz

16 MSa/通道

500 MS/秒

14 位元

-
配置與報價
AFG31022

2

25 MHz

16 MSa/通道

250 MS/s

14 位元

-
配置與報價
AFG31052

2

50 MHz

16 MSa/通道

500 MS/秒

14 位元

-
配置與報價
AFG31101

1

100 MHz

16 MSa/通道

1 GS/s

14 位元

-
配置與報價
AFG31151

1

150 MHz

16 MSa/通道

2 GS/秒

14 位元

-
配置與報價
AFG31102

2

100 MHz

16 MSa/通道

1 GS/s

14 位元

-
配置與報價
AFG31152

2

150 MHz

16 MSa/通道

2 GS/秒

14 位元

-
配置與報價
AFG31251

1

250 MHz

16 MSa/通道

2 GS/秒

14 位元

-
配置與報價
AFG31252

2

250 MHz

16 MSa/通道

2 GS/秒

14 位元

-
配置與報價
機型 AFG31021
參考價格
-
類比通道輸出頻率記錄長度

1

25 MHz

16 MSa/通道

取樣率垂直解析度

250 MS/s

14 位元

機型 AFG31051
參考價格
-
類比通道輸出頻率記錄長度

1

50 MHz

16 MSa/通道

取樣率垂直解析度

500 MS/秒

14 位元

機型 AFG31022
參考價格
-
類比通道輸出頻率記錄長度

2

25 MHz

16 MSa/通道

取樣率垂直解析度

250 MS/s

14 位元

機型 AFG31052
參考價格
-
類比通道輸出頻率記錄長度

2

50 MHz

16 MSa/通道

取樣率垂直解析度

500 MS/秒

14 位元

機型 AFG31101
參考價格
-
類比通道輸出頻率記錄長度

1

100 MHz

16 MSa/通道

取樣率垂直解析度

1 GS/s

14 位元

機型 AFG31151
參考價格
-
類比通道輸出頻率記錄長度

1

150 MHz

16 MSa/通道

取樣率垂直解析度

2 GS/秒

14 位元

機型 AFG31102
參考價格
-
類比通道輸出頻率記錄長度

2

100 MHz

16 MSa/通道

取樣率垂直解析度

1 GS/s

14 位元

機型 AFG31152
參考價格
-
類比通道輸出頻率記錄長度

2

150 MHz

16 MSa/通道

取樣率垂直解析度

2 GS/秒

14 位元

機型 AFG31251
參考價格
-
類比通道輸出頻率記錄長度

1

250 MHz

16 MSa/通道

取樣率垂直解析度

2 GS/秒

14 位元

機型 AFG31252
參考價格
-
類比通道輸出頻率記錄長度

2

250 MHz

16 MSa/通道

取樣率垂直解析度

2 GS/秒

14 位元

類比電路特性

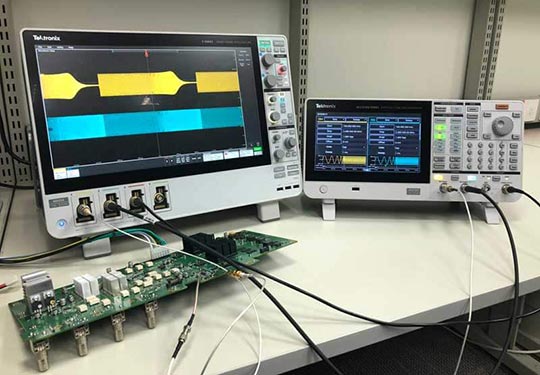

Bench aribitrary function generator for analog circuit characterization

這是類比式領域。 所有物理數量都以類似訊號擷取和呈現。 因此,必須描述類比電路的效能特性,例如放大器、濾波器和轉換器。

  • InstaView™ 技術可排除在阻抗不匹配 DUT 上所增加波形的不確定性
  • 頻率範圍從 25 MHz 到 250 MHz
  • 訊號傳真度高,不需要外部濾波器或衰減器
  • 由於頻率敏捷性和精準校驗的正弦波平坦度,頻率響應測試毫不費力

真實訊號複製

Capture and replicate waveforms with the AFG31000 arbitrary function generator

從汽車、醫療裝置到消費性電子產品,幾乎所有現代電器設計都廣泛運用感應器。 擷取波形,然後複製到 AFG 中進行疑難排解和驗證,向來就很具挑戰性。

  • ArbBuilder 匯入的波形是由 Tektronix 示波器廣泛的產品組合所儲存的 csv 格式
  • 高達 128 Mpts 任意記憶體大幅延長訊號的長度
  • 低雜訊位準提供最清晰的訊號

函數驗證和效能特性

Perform function verification and performance characterization with the AFG31000 arbitrary function generator

產品上市之前,測試工程師必須完成大量的測試案例,以確保符合規格。 但此過程費時又繁複。

  • 完全可程式化的自動化測試和方便手動測試的直觀使用者介面
  • 波形序列可讓您在單一序列中將所有測試案例序列化
  • 彈性分支方法提升效率
  • 高達 128 Mpts 的任意記憶體和內建的非揮發性快閃記憶體,儲存所有波形和測試案例

系統依據時脈或脈波同步化

Generate  clocks and triggering pulses with the AFG31000 arbitrary function generator

數位設計的所有電路零件依時脈步調同步運作。 大型系統中的所有裝置必須與觸發的訊號協調,以確保正常可靠地運作。 AFG31000 是產生時脈和觸發脈波的一種很經濟實惠的方法。

  • 脈波/方波頻率的範圍高達 160 MHz
  • 頻率敏捷性在不同時脈速率之間無縫切換
  • 簡易操作的精靈引導您同步多個裝置,可擴充通道數目
  • 低抖動層次讓您更有信心觸發系統

脈波驅動電源裝置

Generate pulses to characterize IGBT or MOSFET devices with the AFG31000 aribitrary function generator

IGBT 或 MOSFET 的動態效能特性需要脈波來驅動閘極,以開啟或關閉閘極。

  • 每次產生脈波都可調整工作週期和邊緣時間
  • 彈性定時地產生脈波系列的波形序列
  • 內建雜訊產生器和浮接接地,對直流電源供應器增加雜訊以進行壓力測試
  • 保護輸出通道避免過電流,將停機時間縮到最短

進階研究與教育

AFG31000 arbitrary function generator for advanced research and education

研究人員和教育工作者需要各種訊號來完成其研究和教學工作。 測試可能只是以一系列的脈波來模擬 Geiger-Muller 計數器的輸出這麼簡單,也可能像冗長的調變基頻 IQ 那麼複雜。

  • InstaView™ 技術可排除在複合負載上所增加波形的不確定性
  • 特點與函數整合的多功能性
  • 雙操作模式兼具產生最複雜波形時的易用性與彈性
  • 內建 ArbBuilder 可讓您直接在螢幕上產生和編輯任意波形

升級頻寬

升級 說明 購買細節
AUP-AFG3BW150T250-1 授權 (升級選項);在單一通道機型的頻寬擴充模組,自 150MHz 擴充至 250MHz;節點鎖定 索取報價
AUP-AFG3BW150T250-2 授權 (升級選項);在雙通道機型的頻寬擴充模組,自 150MHz 擴充至 250MHz;節點鎖定 索取報價
AUP-AFG3BW25T100-1 授權 (升級選項);在單一通道機型的頻寬擴充模組,自 25MHz 擴充至 100MHz;節點鎖定 索取報價
AUP-AFG3BW25T100-2 授權 (升級選項);在雙通道機型的頻寬擴充模組,自 25MHz 擴充至 100MHz;節點鎖定 索取報價
AUP-AFG3BW25T50-1 授權 (升級選項);在單一通道機型的頻寬擴充模組,自 25MHz 擴充至 50MHz;節點鎖定 索取報價
AUP-AFG3BW25T50-2 授權 (升級選項);在雙通道機型的頻寬擴充模組,自 25MHz 擴充至 50MHz;節點鎖定 索取報價
AUP-AFG3BW50T100-1 授權 (升級選項);在單一通道機型的頻寬擴充模組,自 50MHz 擴充至 100MHz;節點鎖定 索取報價
AUP-AFG3BW50T100-2 授權 (升級選項);在雙通道機型的頻寬擴充模組,自 50MHz 擴充至 100MHz;節點鎖定 索取報價

新增更多記憶體

升級 說明 購買細節
AUP-AFG3MEM-1 授權 (升級選項);在單一通道機型上,將 arb 記憶體擴充至 128Mpts;節點鎖定 索取報價
AUP-AFG3MEM-2 授權 (升級選項);在雙通道機型上,將 arb 記憶體擴充至 128Mpts;節點鎖定 索取報價

啟用波形定序

升級 說明 購買細節
AUP-AFG3SEQ-1 授權 (升級選項);在單一通道機型上,啟用序列模式;節點鎖定 索取報價
AUP-AFG3SEQ-2 授權 (升級選項);在雙通道機型上,啟用序列模式;節點鎖定 索取報價

索取試用授權

升級 說明 購買細節
AUP-AFG3TRIAL 授權 (30 天試用);SEQ、MEM、最大頻寬的套件;節點鎖定 索取試用授權
任意函數產生器
AFG31000 系列產品規格表 Tektronix AFG31000 系列是高效能 AFG,內建任意波形產生、即時波形監控,以及市面上最大的觸控螢幕。新型的 AFG31000 提供進階波形產生和程式設計功能、波形驗證,以及現代化觸控式螢幕介面,無疑能讓每位研究人員和工程師的工作變得簡單愉快。
零件編號: 75T-61444-2
數據表
ARBEXPRESS WAVEFORM CREATION AND EDITING SW, V3.5
ArbExpress is a waveform creation and editing tool for Tektronix AWG and AFG instruments. It provides an easy to use and efficient way to create and edit waveforms, transfer waveforms to and from Arbitrary Waveform Generators (AWG), and Arbitrary/Function…
零件編號: 066146105
Application
Arbitrary Function Generators
AFG31000 Series Datasheet The Tektronix AFG31000 Series is a high-performance AFG with built-in arbitrary waveform generation, real-time waveform monitoring, and the largest touchscreen on the market. Providing advanced waveform generation and programming capabilities, waveform v…
零件編號: 75W-61444-3
數據表
AFG31000 Series Arbitrary Function Generator User's Manual
Thank you for choosing a Tektronix product. The AFG31000 Series Arbitrary Function Generator (AFG) instruments are high-performance instruments with built-in waveform generation applications, real-time waveform monitoring called InstaViewTM, and an…
零件編號: 077147302
Primary User
AFG31000 Version 1.5.2 Software Release Notes and Installation Instructions
These release notes contain important information about version 1.5.2 of the AFG31000 software.
零件編號: 077163900
Release Notes
AFG31000 Double Pulse Application User's Manual
This manual describes the Double Pulse application for use with your Tektronix AFG31000 Series Arbitrary Function Generator.
The Double Pulse application is a downloadable application. This application is used to measure switching parameters and…
零件編號: 077163100
Primary User
Double Pulse Test with the Tektronix AFG31000 Arbitrary Function Generator
This application note describes how to set up and run a double pulse test using the built-in software on the Tektronix AFG31000 Arbitrary Function Generator. Now you do not need…
零件編號: 75W-61623-0
Application Note 07 Oct 2019
Model AFG31000-RMK Rack-Mount Kit assembly and mounting instructions
This manual provides detailed instructions for the assembly and installation of the Rack Mount Kit.
零件編號: 07136800000
User
Double Pulse Test Plug-In Application for AFG31000 Series.
Double Pulse Test is a method to measure the switching parameters and evaluate the dynamic behaviors of power devices. Users of this application typically want to measure the turn-on parameters, turn-off parameters and reverse recovery parameters. The…
零件編號: 066203500
Application
Model AFG31000 Double Pulse Application Release Notes
These release notes contain important information about the Double Pulse Application for the AFG31000. For installation instructions and other information regarding the Double Pulse Application, see Double Pulse Application (0771631xx), available from tek…
零件編號: 077164000
Release Notes
AFG31000 Series Firmware V1.5.2
The new version 1.5.2 firmware upgrade for the Model AFG31000 Series Arbitrary Function Generator enables the user to download the new Double Pulse Test Application. It also addresses bug fixes and contains many gui improvements.
零件編號: 066199701
Firmware
AFG31000 Series Arbitrary Function Generator Specification and Performance Verification Technical Reference
The Series 31000 Arbitrary Function Generator (AFG) instruments are high-performance instruments with built-in waveform generation applications, real-time waveform monitoring called InstaView, and an improved user interface for higher test efficiency.…
零件編號: 077148901
Primary User
AFG31000 Series Arbitrary Function Generator Programmer's
This is the programmer's guide to the 31000 Arbitrary Function Generator (AFG) instruments. The Series 31000 Arbitrary Function Generator (AFG) instruments are high-performance instruments with built-in waveform generation applications, real-time waveform…
零件編號: 077148802
Primary User
Ensuring the Performance and Conformance of In-Vehicle Networks for New-Generation Automobiles
Automotive Primer: In-Vehicle NetworkingThis primer provides an overview of the trends, challenges and solutions associated with the expected future evolution of in-vehicle networks, as well as a foundation for testing in-vehicle networks to accelerate new designs to production, streamline…
零件編號: 48W-61611-0
Primer 30 Aug 2019
Evolving Materials and Testing for Emerging Generations of Power Electronics Design
Transitioning from silicon to wide bandgap semiconductors such as silicon carbide and gallium nitride means that power module designs can be physically smaller than what came before, while also increasing MOSFET switching speed and energy efficiency. As…
零件編號: 75W-61556-0
Technical Brief 17 May 2019
AFG31000 Host ID (HID)
First the AFG31000 should have code version 1.4.6 or above. Home button, Utility => License Note: Install will be grayed out until a USB thumb drive is in the AFG31000.
常見問答集ID: 774761 22 Apr 2019
Better Testing. Faster. AFG31000 Series Arbitrary/Function Generator
This flyer provides an overview of the new AFG31000 Series – a powerful, affordable, and easy-to-use arbitrary function generator that offers real-time waveform monitoring, optional programmable waveform sequencing, and the industry’s first AFG…
零件編號: 75W-61477-0
Fact Sheet 18 Apr 2019
InstaView Technology Demystified
The Tektronix AFG31000 Arbitrary Function Generator features patented InstaView technology so you can see the real waveform at the DUT directly on the AFG without any additional equipment. This application note reveals a behind-the-scenes look from our…
零件編號: 1KW-61513-0
Application Note 08 Apr 2019
Differentiating between Basic and Advanced Modes for AFG31000 Series Arbitrary Function Generators
AFG31000 Series Arbitrary Function Generators offer a choice of waveform generation modes - Basic and Advanced - to accommodate a range of use cases and ensure the best test results and user experience. This application note describes how to differentiate…
零件編號: 1KW-61514-0
Application Note 08 Apr 2019
AFG31000 Series Arbitrary Function Generator Declassification and Security Instructions
This document helps customers with data security concerns to sanitize or remove memory devices from the Tektronix AFG31000 Series Arbitrary Function Generator. These products have data storage (memory) devices and data output devices. These instructions…
零件編號: 077-1491-00
Declassification
Automated Frequency Response Measurement with AFG31000, MDO3000, and TekBench™ Instrument Control Software
This application note describes how to use TekBench™ Software and a Tektronix AFG31000 series arbitrary function generator and an MDO3000 oscilloscope to perform the automated frequency response measurement effortlessly within just a few steps.
零件編號: 48W-61517-0
Application Note 04 Jan 2019
This video shows how to set up and run a double pulse test using the built-in software on the Tektronix AFG31000 Arbitrary Function Generator. Now you do not need to spend time creating waveforms on…
0h 4m 45s
Do you have trouble making accurate current or voltage measurements? Are you able to make repeatable single ended, differential, and common mode measurements? Start making reliable power measurements…
0h 1m 25s
This video looks at how to minimize power losses at the component level and optimize the overall efficiency of a power system. The primary causes of power loss in a power system are the power…
0h 1m 51s
The new AFG3100 Series comes with a lot of great new features, like its large touchscreen display and advanced mode to generate long, precise waveforms. Learn more in this feature overview video.
0h 4m 13s
The AFG31000 series with InstaView™ technology is the first high-peformance AFG with built-in waveform generation applications, patented real-time wave monitoring, and a modern user interface.
0h 0m 39s
下載
下載

下載手冊、產品規格表、軟體等等:

Go to top
